税別売価980円

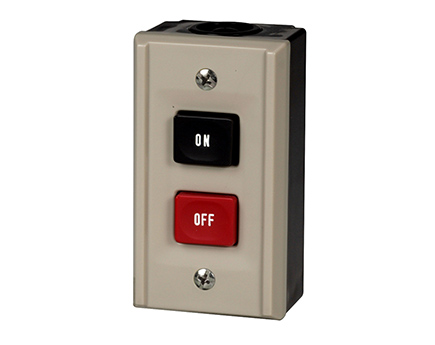

BSH222
ボタンは保持しません。
電磁開閉器の操作用ですので動作を保持させたい場合は、電磁開閉器が自己保持するように配線してご使用ください。
■共通仕様
項目　仕様
材質　ケース、カバー：ABS樹脂
色　ケース：黒（N－1.5相当）、カバー：アイボリー（5Y 7/1相当）
標準使用状態
・取付姿勢　鉛直面に対して以下のように取り付ける。ONボタンまたはFORボタンが上、OFFボタンまたはREVボタンが下
・周囲温度　－10～＋40℃（ただし、氷結または結露しないこと）
・相対湿度　45～85％RH
・取付場所　異常な振動、衝撃を受けない所とする。
適合規格
・電気用品安全法 （適合品）
・JIS C 8201-5-1（低圧開閉装置および制御装置-第5部：制御回路機器及び開閉素子-第1節：電気機械制御回路機器）
・NECA C 4520（制御用スイッチ通則）
・JIS C 0920（電気機械器具の外郭による保護等級（IPコード））
保護構造　IP30（準全閉形、開放形）準拠
■定格
項目　仕様
定格絶縁電圧　AC/DC500V
定格通電電流　5A
定格使用電圧　AC110V、AC220V、AC440V
定格使用電流　4A、2A、1A
・AC15 誘導負荷
閉路(COSΦ=0.7)　40A、20A、10A
遮断(COSΦ=0.4)　4A、2A、1A
耐電圧　AC2000V 1分間
項目　仕様
電気用品安全法による表示　AC250V 5A
絶縁抵抗　100MΩ以上（DC500Vメガー）
接続端子　M3.5セルフアップねじ
締付トルク　1.0～1.3N・m
※ ネームプレートには電気用品安全法上の定格（AC250V 5A）のみ表示されています。
■製品ラインアップ
ボタン数
用途　型式　概略質量
１点
一般閉路　BSH221ON　80g
一般開路　BSH221OF　80g
2点
一般開閉　BSH222　120g
可逆インチング　BSH222A　120g
3点
一般可逆　BSH223　150g
インチング併用　BSH223A　150g

押ボタン 操作用押ボタン開閉器
